Българско техническо описание на пушка „Манлихер“ М95

Производствено / основно описание

Българско техническо описание на пушка „Манлихер“ М95

От български военен наръчник.

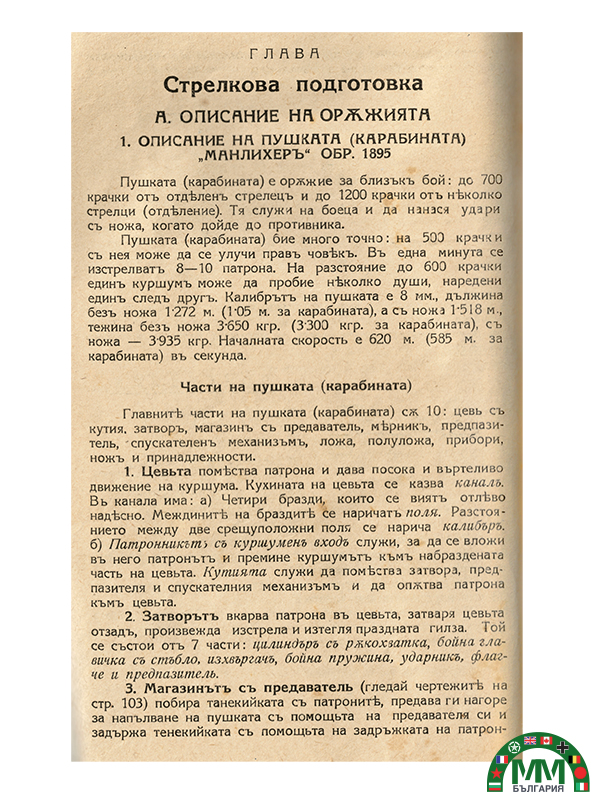

ОПИСАНИЕ НА ПУШКАТА (КАРАБИНАТА) „МАНЛИХЕРЪ“ ОБР. 1895

Пушката (карабината) е орѫжие за близъкъ бой: до 700 крачки отъ отдѣленъ стрелецъ и до 1200 крачки отъ нѣколко стрелци (отдѣление). Тя служи на боеца и да нанася удари съ ножа, когато дойде до противника.

Пушката (карабината) бие много точно: на 500 крачки съ нея може да се улучи правъ човѣкъ. Въ една минута се изстрелватъ 8—10 патрона. На разстояние до 600 крачки единъ куршумъ може да пробие нѣколко дъски, наредени една следъ друга. Калибърътъ на пушката е 8 мм., дължина безъ ножа 1·272 м. (1·05 м. за карабината), а съ ножа 1·518 м., тежина безъ ножа 3·650 кгр. (3·300 кгр. за карабината), съ ножа — 3·935 кгр. Началната скоростъ е 620 м. (585 м. за карабината) въ секунда.

Части на пушката (карабината)

Главнитѣ части на пушката (карабината) сѫ 10: цевь съ кутия, затворъ, магазинъ съ предаватель, мѫрникъ, предпазитель, спускателенъ механизъмъ, ложа, полуложа, прибори, ножъ и принадлежности.

1. Цевьта

Цевьта помѣства патрона и дава посока и въртеливо движение на куршума. Кухината на цевьта се казва каналъ. Въ канала има: а) Четири бразди, които се виятъ отлѣво надѣсно. Междинитѣ на браздитѣ се наричатъ полета. Разстоянието между две срещуположни полета се нарича калибъръ.

б) Патронникътъ съ куршумено входъ служи, за да се вложи въ него патронътъ и премине куршумътъ къмъ набраздената часть на цевьта. Кутията служи да помѣства затвора, предпазителя и спускателния механизъмъ и да опѫтва патрона къмъ цевьта.

2. Затворътъ

Затворътъ вкарва патрона въ цевьта, затваря цевьта отзадъ, произвежда изстрела и изтегля праздната гилза. Той се състои отъ 7 части: цилиндъръ съ рѫкохватка, бойна глава съ стъбло, изхвъргачъ, бойна пружина, ударникъ, флангче и предпазитель.

3. Магазинътъ съ предаватель

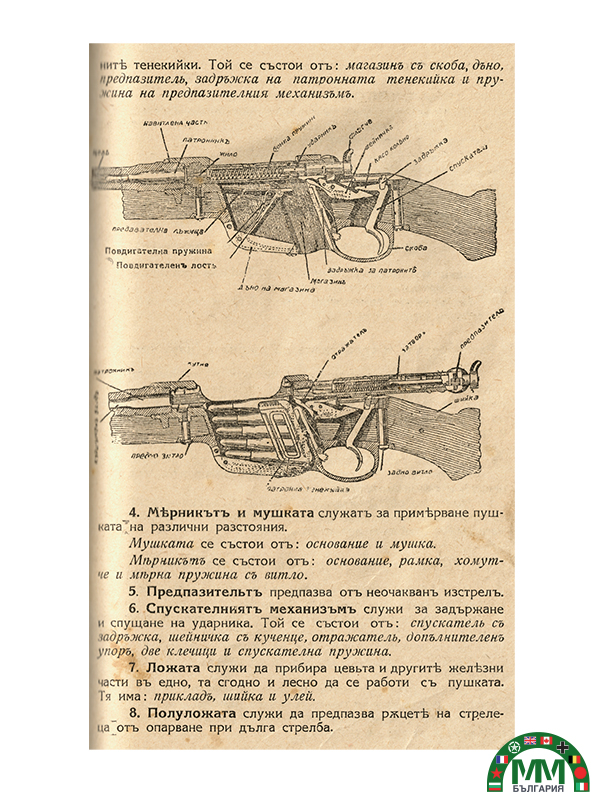

Магазинътъ съ предаватель (гледай чертежитѣ на стр. 103) побира патронитѣ, предава ги нагоре за напълване на пушката съ помощьта на предавателя си и задържа тенекйката съ помощьта на задръжката на патронитѣ тенекйки. Той се състои отъ: магазинъ съ скоба, дъно, предпазитель, задръжка на патронната тенекйка и пружина на предавателния механизъмъ.

4. Мѫрникътъ и мушката

Мѫрникътъ и мушката служатъ за прицѣлване пушката на различни разстояния.

Мушката се състои отъ: основание и мушка.

Мѫрникътъ се състои отъ: основание, рамка, хомутче и мѫрна пружина съ винтло.

5. Предпазительтъ

Предпазва отъ неочакванъ изстрелъ.

6. Спускателниятъ механизъмъ

Спускателниятъ механизъмъ служи за задържане и спускане на ударника. Той се състои отъ: спускатель съ задръжка, цѣвинка съ кученце, отражатель, допълнителенъ упоръ, две клещи и спускателна пружина.

7. Ложата

Ложата служи да прибира цевьта и другитѣ желѣзни части въ едно, та сгодно и лесно да се работи съ пушката. Тя има: прикладъ, шийка и улей.

8. Полуложата

Полуложата служи да предпазва рѫцетѣ на стрелеца отъ опарване при дълга стрелба.
